NanostrobeX Drop Watcher mounted on a micro dispenser.

Hoch-Präzisions-Dropwatcher

Inline-Präzisions-Dropwatcher

UltiStrobe

Die UltiStrobe ist ein universeller, hochpräziser Dropwatcher für berührungslose Dosiersysteme. Intuitiv zu bedienen, flexibel und leistungsfähig.

Geeignet für eine Vielzahl von Branchen

Unsere Kamerasysteme sind äußerst vielseitig und können für viele andere Anwendungen angepasst werden. Wenn Ihre Branche hier nicht aufgeführt ist, kontaktieren Sie uns bitte. Wir finden eine Lösung, Ihre spezifischen Bedürfnisse zu erfüllen.

Biotech

Präzise Anwendung von Laborproben auf Analysesubstraten.

Biotech

Präzise Anwendung von Laborproben auf Analysesubstraten.

Pharmazeutik

Präzise Dosierung von Zutaten in der pharmazeutischen Formulierung

Pharmazeutik

Präzise Dosierung von Zutaten in der pharmazeutischen Formulierung

Elektronik

Dosierüberwachung von Lötpasten, Klebstoffen sowie anderen Fluiden.

Elektronik

Dosierüberwachung von Lötpasten, Klebstoffen sowie anderen Fluiden.

Inkjet Druck

Einstellen von Druckparametern, Tropfenanalyse und Drucküberwachung

Was macht unser System einzigartig?

Vorteile des UltiStrobe Labor Dropwatchers

Die UltiStrobe eignet sich zur Überwachung stationärer Dosiersysteme. Dank des flexiblen Kamerakopfes und des intelligenten Designs lässt sich der Tropfenwächter problemlos an fast jedem Ort integrieren. Ob im Labor oder in der Produktion – der UltiStrobe bietet viele Vorteile und hilft Ihnen, Zeit und Geld zu sparen und gleichzeitig die Qualität Ihrer Dosierung zu verbessern.

Inbetriebnahme Beschleunigen

Es kann so einfach sein! Die UltiStrobe macht die Analyse von Dosierprozessen wieder spaß. Im Handumdrehen sehen Sie Ihr Dosierprozess am Monitor . Keine Installationen, keine komplizierte Software - Plug&Play und Selbsterklärend.

Rückverfolgbarkeit

Jedes Liquid und jede Dosieranforderung ist anders. Die UltiStrobe ist flexibel adaptierbar und somit bestens gerüstet für jede Herausforderung.
Ob Vergrößerung, Auflösung oder Positionierung - für die UltiStrobe kein Problem.

Nachhaltigkeit

Je besser Sie Ihren Dosierprozess kennen, desto einfacher ist es für Sie, Abweichungen und Einflüsse zu verstehen. Dadurch sinkt die Ausschussrate, was sich positiv auf die Nachhaltigkeit auswirkt und die Effizienz und Effektivität der Produktion deutlich erhöht.

Benutzerfreundlichkeit

Sowohl elektrisch als auch mechanisch ausgelegt ist die NanoStrobeX Plug-and-Play. Die Software ist intuitiv zu bedienen und läuft auf dem Gerät selbst. Die Kamera kann von jedem Gerät betrieben werden, ohne notwendige Installation.

Produktbeschreibung NanoStrobeX

Produktspezifikation für NanoStrobeX Dropwatcher

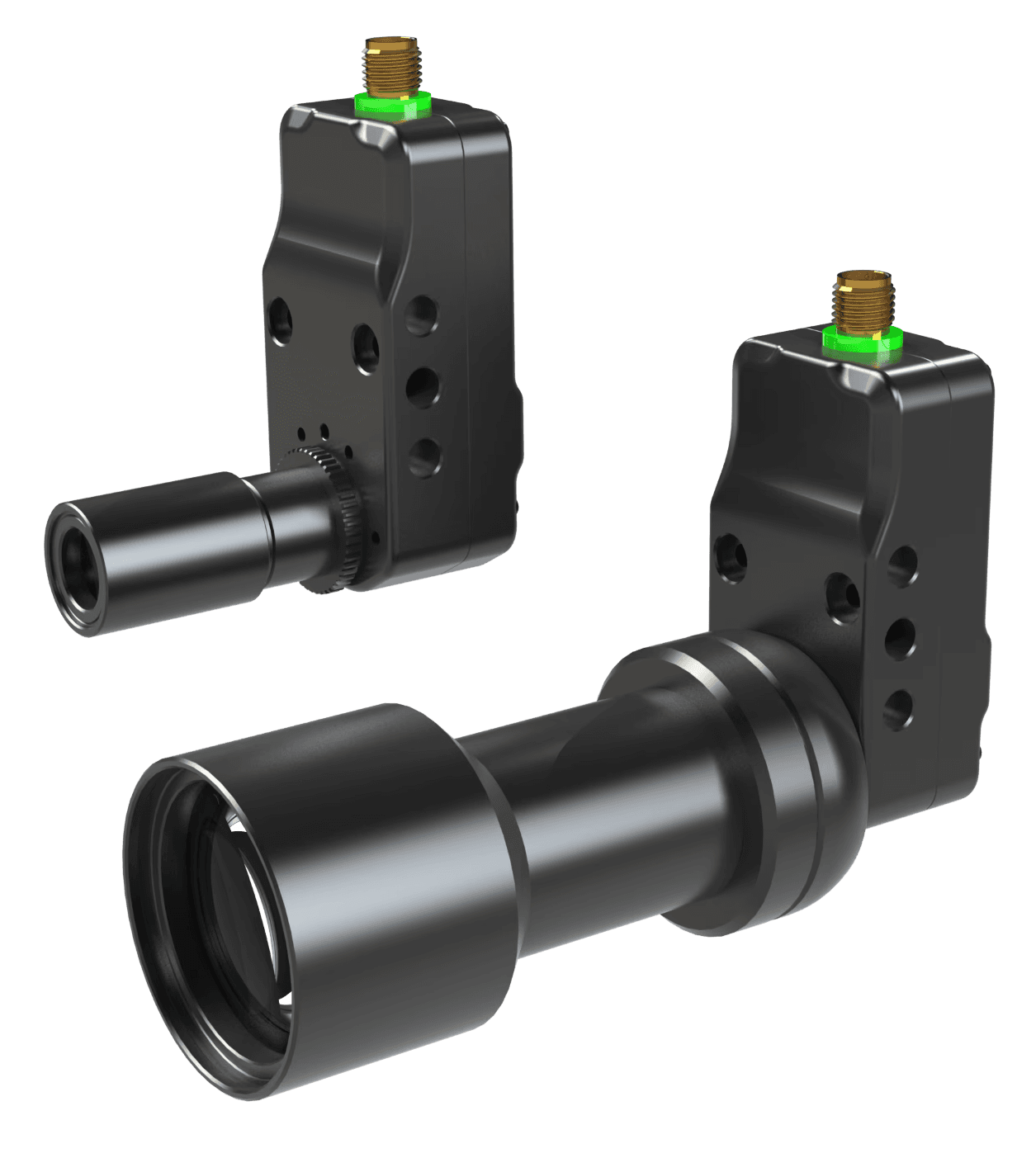

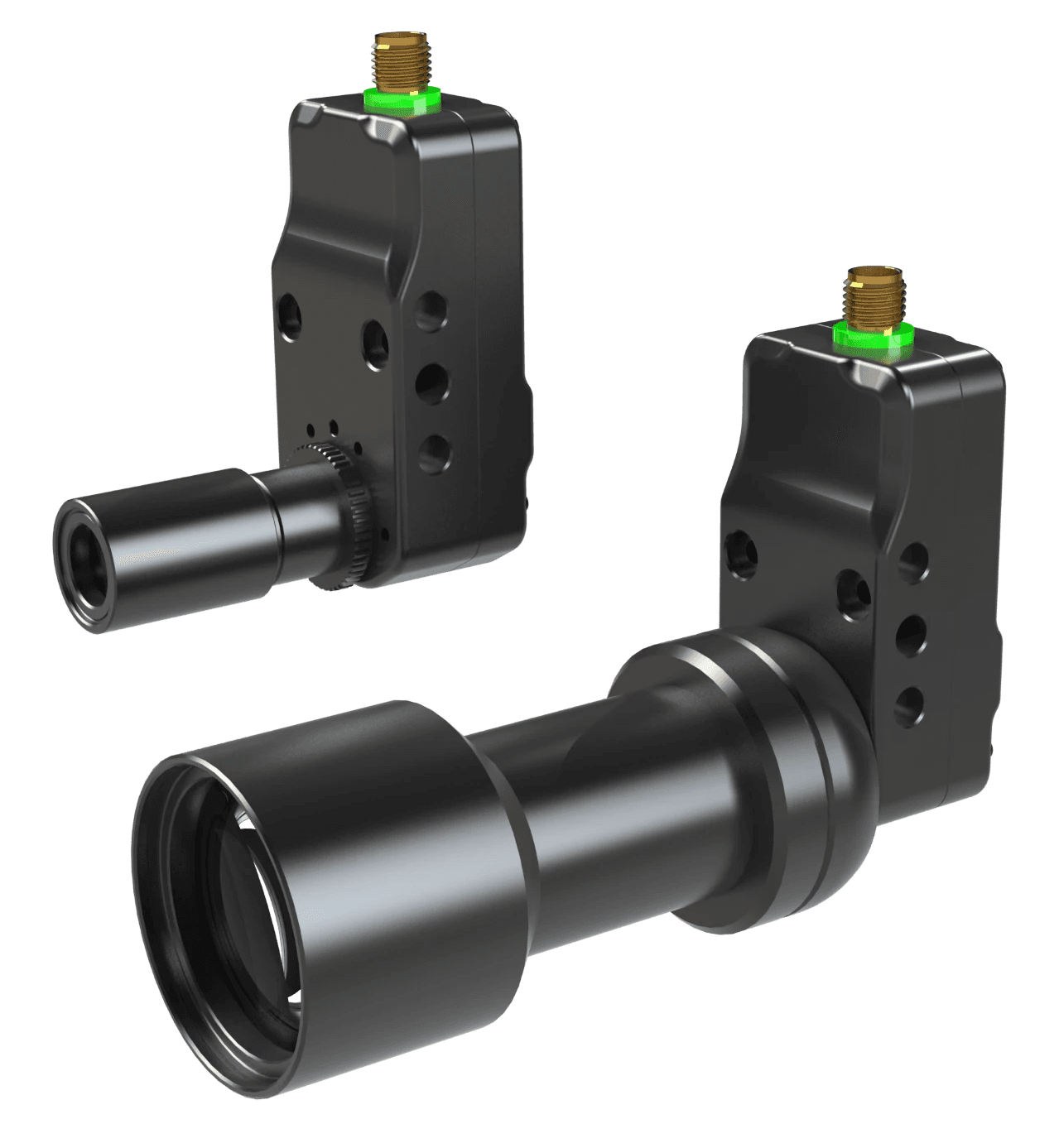

Unterschiedliche Flüssigkeiten, Situationen und Anforderungen. Wir haben zwei standardisierte Anschlüsse für Objektive, damit sind Sie für alle Anforderungen gerüstet. Sie benötigen Unterstützung für das perfekte Objektiv - wir beraten Sie gerne!

Merkmal

Vergrößerung

Field of View (FOV) [mm]

Auflösung [µm/px]

Fokusabstand

Gewinde

S-1.0

1.0

3.9 x 4.45

2.79

15 mm

S-Mount

S-2.0

2.0

1.95 x 2.2

1.39

15 mm

S-Mount

C-0.5

0.5

7.8 x 8.9

5.58

75 mm

C-Mount

C-1.0

1.0

3.9 x 4.45

2.79

69 mm

C-Mount

C-2.0

2.0

1.95 x 2.2

1.39

65 mm

C-Mount

zum Datenblatt

Präzise Tropfenanalyse

Die 3D-Tropfenüberwachung ermöglicht eine äußerst präzise Bestimmung des Abgabevolumens, die mit herkömmlichen Kameras nicht erreicht werden kann. Gleichzeitig werden selbst verdeckte Satellitentropfen zuverlässig erkannt. Die 3D-Erkennung ermöglicht auch die Auswertung der Flugrichtung sowie der erwarteten Auftreffposition.

Präzise Tropfenanalyse

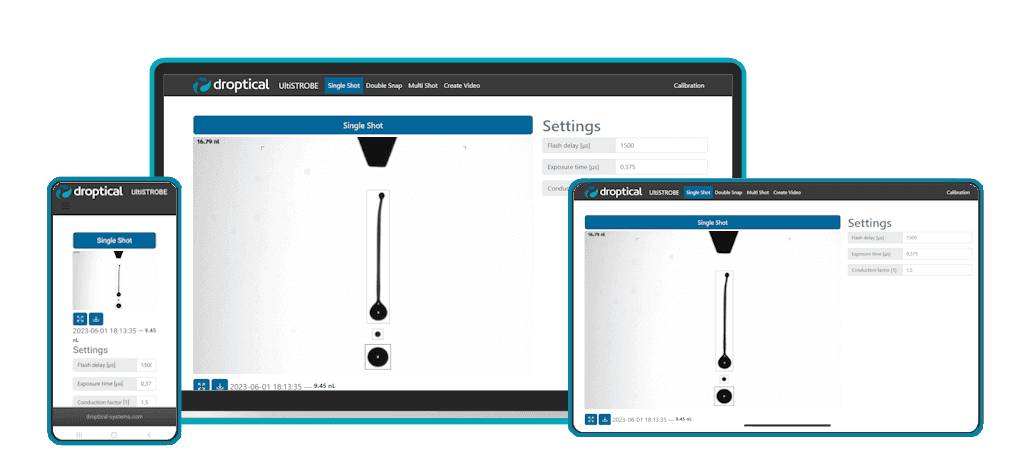

Web-GUI

Die NanoStrobeX verfügt über einen integrierten Webserver zur intuitiven Bedienung. Möglichkeiten sind z.B. die Einstellung von Parametern und Grenzwerten sowie statistische Analysen. Die GPIOs oder eine Datenbankverbindung können ebenfalls eingerichtet werden. Es sind keine Installationen oder Schulungen erforderlich. Alles, was Sie benötigen ist ein Standardbrowser. Der Dosierungsprozess wird spielend leicht sichtbar gemacht.

Web-GUI

Überwachungsergebnis, bei dem das Tropfvolumen in präzisen Nanolitern angegeben wird.

Video Analyse

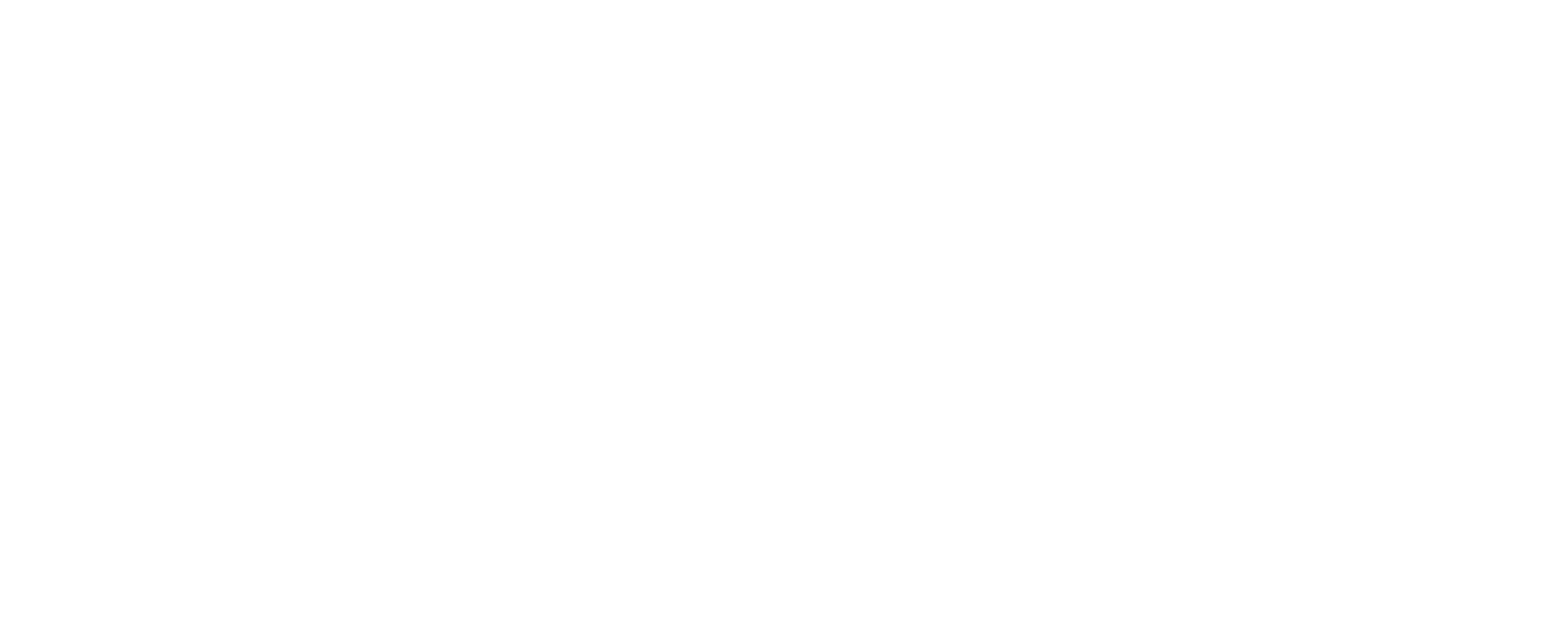

Ein Video zeigt mehr als 1000 Bilder. Mit der virtuellen Videofunktion ist nicht nur eine Momentaufnahme sichtbar, sondern es wird der gesamte Dosierverlauf analysiert. Entstehung, Satelliten, Abriss, Dynamik, Spritzverhalten und vieles mehr. Einfach den gewünschten Zeitbereich und die Auflösung eingeben und schon ist das Video einsatzbereit.

Video Analyse

Anderes Düsenausgabeverhalten, das überwacht werden kann

Düsenüberwachung

Rückstände an der Düse haben negative Auswirkungen auf die Dosierqualität, z. B. durch Veränderung der Flugrichtung oder des Volumens. Mit der NanoStrobeX kann die Düese in Echtzeit überwacht werden. Die Reinigung nach Bedarf spart wertvolle Prozesszeit und reduziert gleichzeitig die Ausschussrate.

Düsenüberwachung

Zubehör

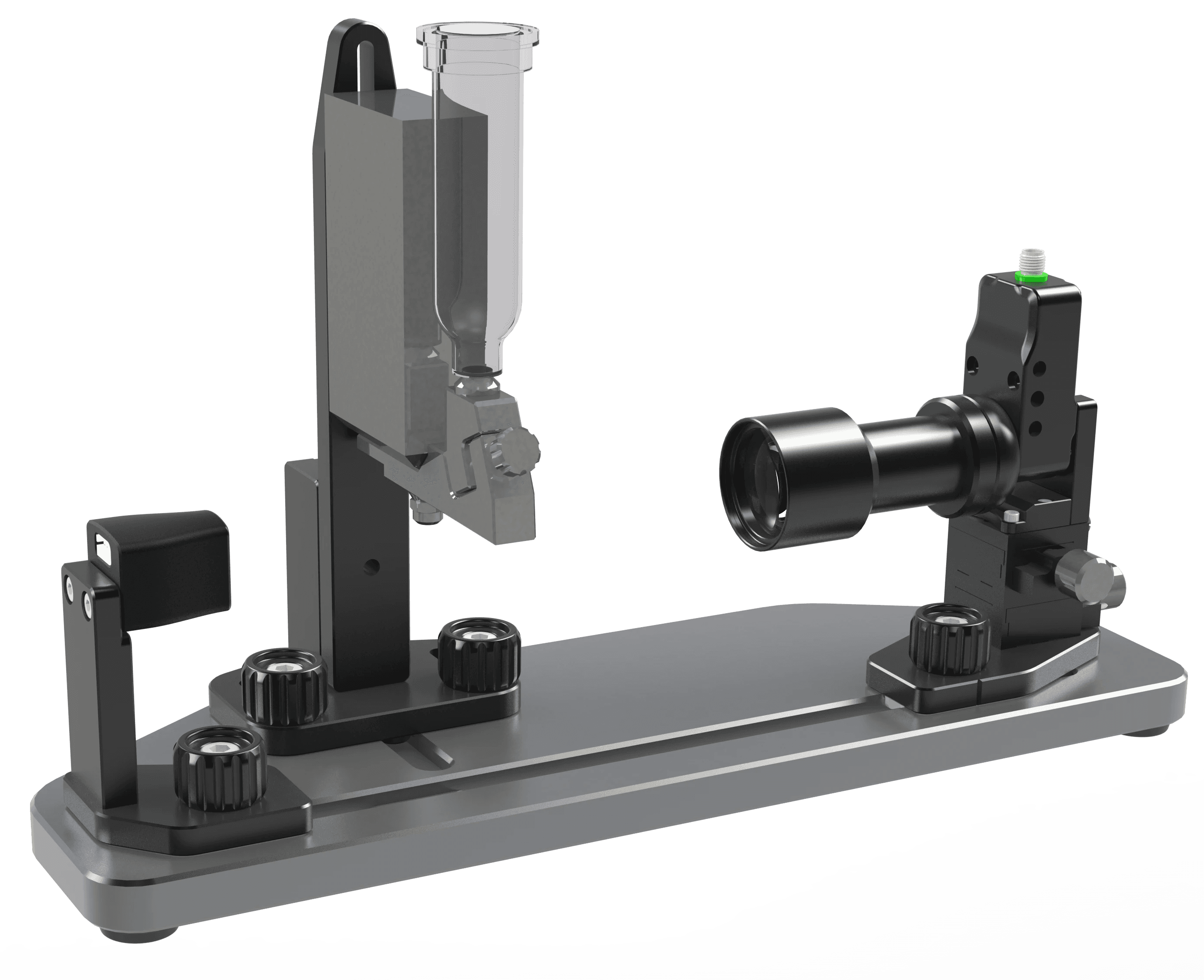

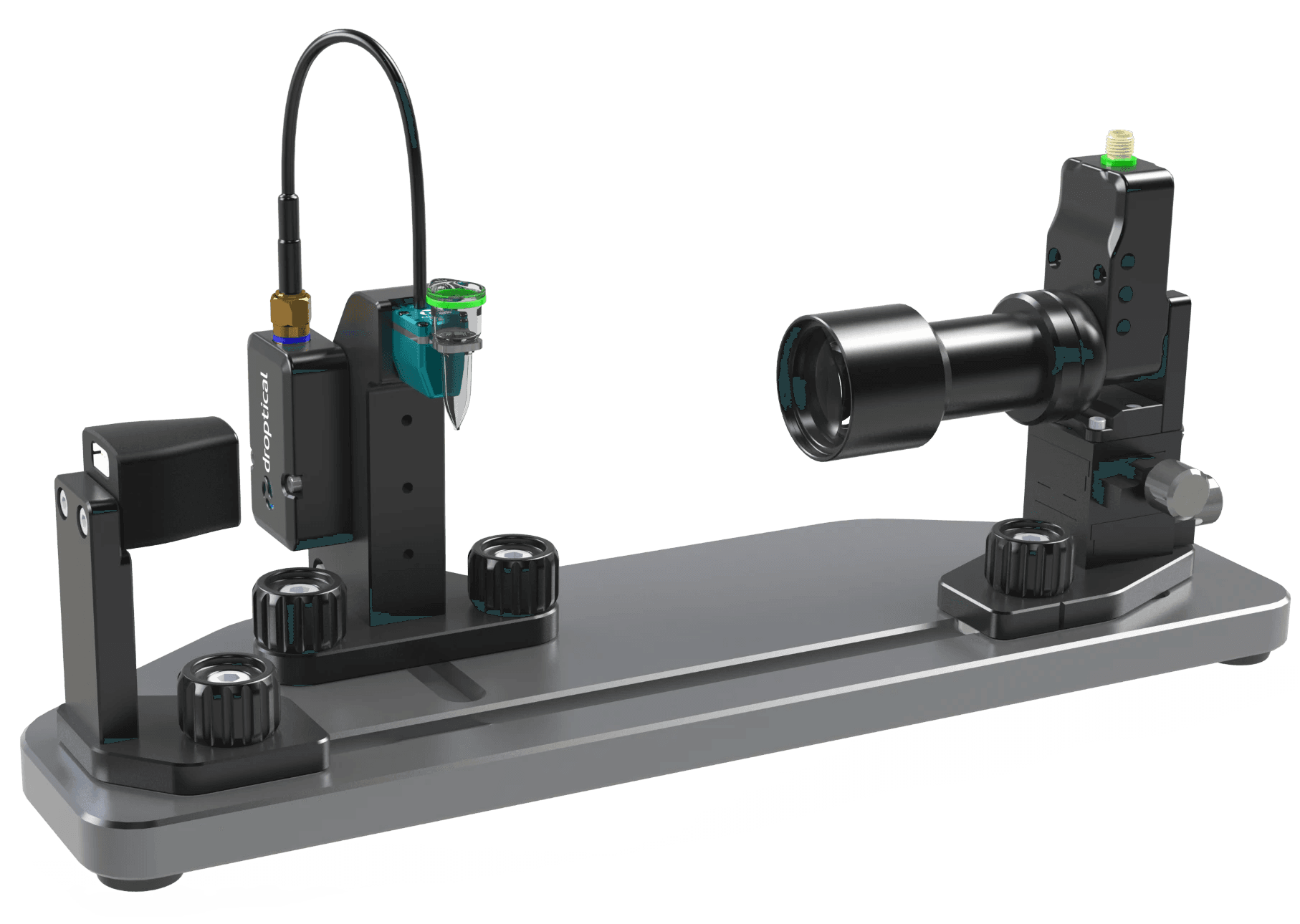

LabStand

Die robuste Aluminium-Nutenplatte für jeden Schreibtisch, im Labor oder der Produktion. Das Dosiersystem und die Kamera können flexibel montiert und mit einem X/Y/Z-Tisch präzise justiert werden.

LabStand

Die robuste Aluminium-Nutenplatte für jeden Schreibtisch, im Labor oder der Produktion. Das Dosiersystem und die Kamera können flexibel montiert und mit einem X/Y/Z-Tisch präzise justiert werden.

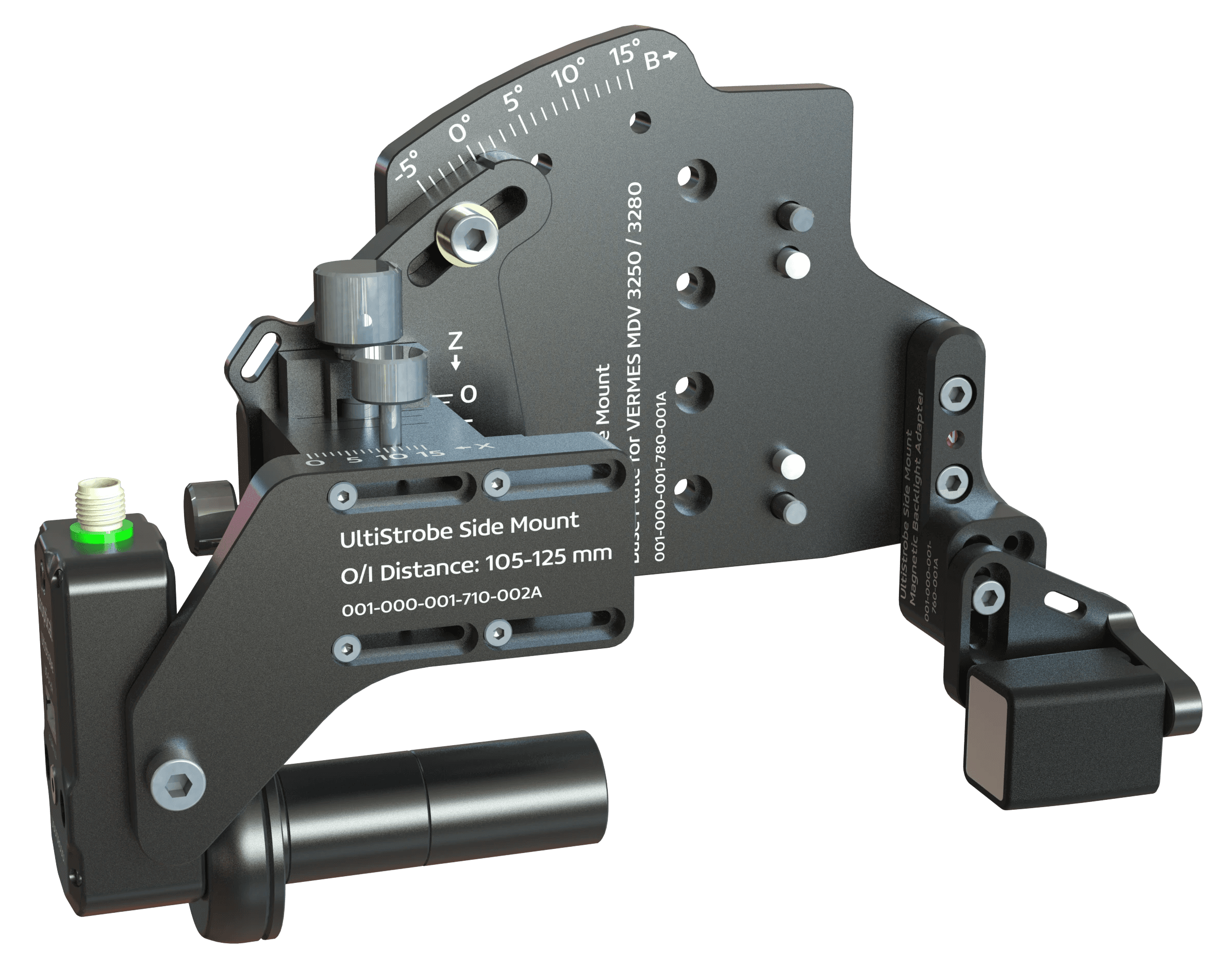

Inline Vorrichtung

Die SideMount von droptical ist eine Plug-and-Play-Halterung für die direkte Installation am Dosierkopf. Damit kann der hochauflösende UltiStrobe auch für die Inline-Überwachung eingesetzt werden.

Inline Vorrichtung

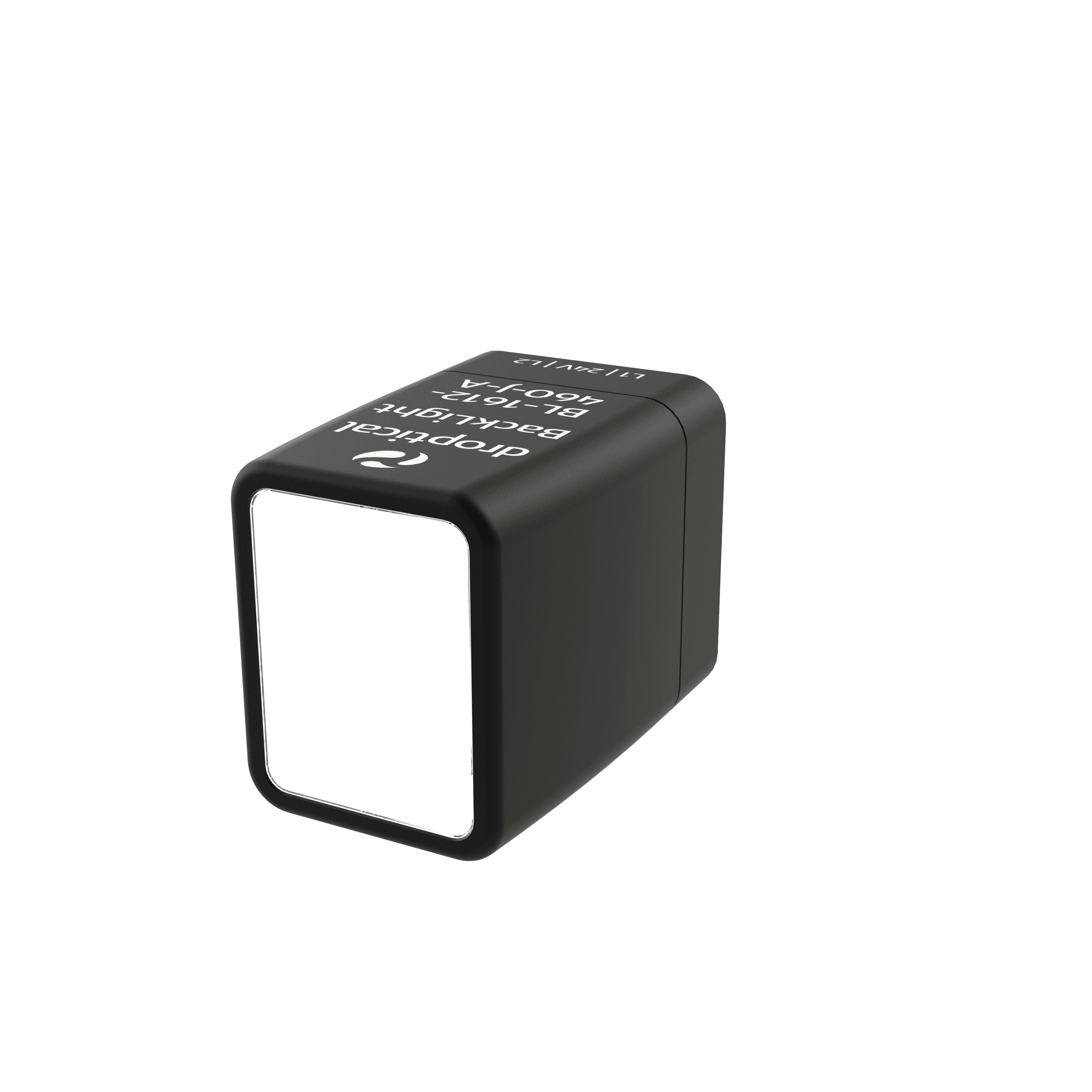

BackLight

Das Standard- BackLight ist ideal für gängige Dosieranwendungen. Für besonders kleine und schnelle Tropfen empfehlen wir die High-Power- Backlight. Ohne Werkzeug austauschbar.

BackLight

Das Standard- BackLight ist ideal für gängige Dosieranwendungen. Für besonders kleine und schnelle Tropfen empfehlen wir die High-Power- Backlight. Ohne Werkzeug austauschbar.

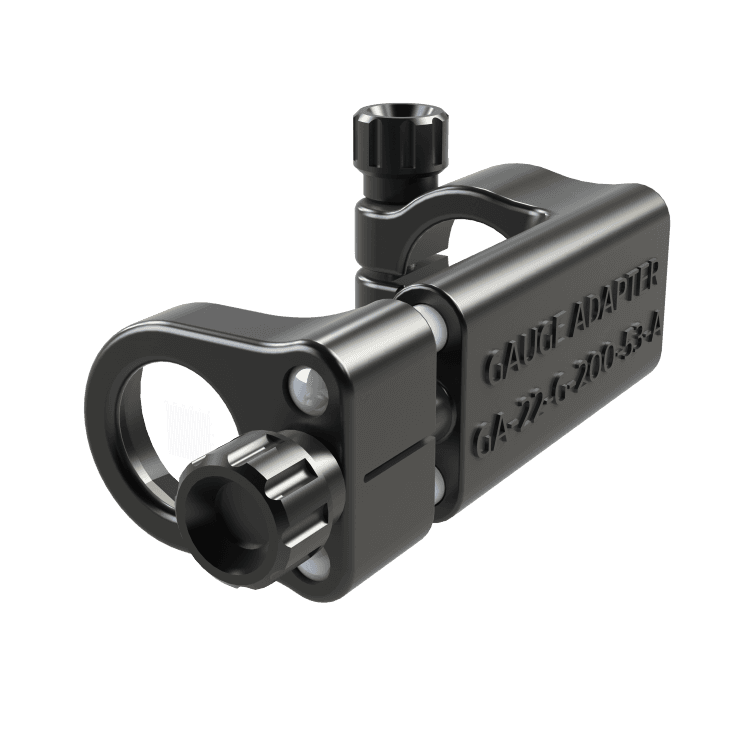

Adapter zur Kalibrierung des Tropfenbeobachters

Kalibrieradapter

Kalibrierung leicht gemacht. Mit dem Plug-in-Adapter für die Kalibrierung kann der Kalibrierungswert der Kamera im Handumdrehen überprüft und angepasst werden.

Kalibrieradapter

Kalibrierung leicht gemacht. Mit dem Plug-in-Adapter für die Kalibrierung kann der Kalibrierungswert der Kamera im Handumdrehen überprüft und angepasst werden.

TriggerAdapter

Plug'n'Play Connector. Mit dem TriggerAdapter muss die vorhandene Verdrahtung nicht geändert werden. Er wird zwischen Dosiercontroller und Verbindungskabel eingesteckt und macht die UltiStrobe sofort einsatzbereit.

TriggerAdapter

FAQ

NanoStrobeX

Welche Flüssigkeiten können mit der NanoStrobeX erkannt werden?

Alle gängigen Flüssigkeiten sind geeignet. Von farblosen Flüssigkeiten wie Glycerin bis hin zu Klebstoffen und Lötpasten werden alle Flüssigkeiten zuverlässig erkannt. Alle bisher getesteten Flüssigkeiten wurden zuverlässig erkannt.
